Nøglen til præcist keramisk valg er ikke at være "hårdere", men at være mere "egnet"

I konventionel visdom koger evaluering af ydeevnen af ​​avanceret keramik ofte ned til et enkelt ord - 'hårdt'. Dette giver anledning til en tilsyneladende logisk intuition: Jo højere materialets hårdhed, jo mere slidstærke og holdbare vil de resulterende præcisionskeramiske komponenter være.

Men i praktiske industritekniske applikationer fører denne enkeltdimensionelle udvælgelseslogik ofte til alvorlige katastrofale fejl. Mange virksomheder jagter udelukkende 'høj hårdhed'-parametre, når de køber eller designer strukturelle keramiske komponenter. Følgelig lider disse dele af skår, tidlig revnedannelse eller pludselige brud under faktisk drift, hvilket resulterer i en levetid langt under forventningerne.

Problemet er ikke, at selve det keramiske materiale er ringere, men derimod, at den traditionelle udvælgelseslogik fuldstændig overser den multidimensionelle kompleksitet af faktiske arbejdsforhold. Nøglen til præcisions-keramikvalg har aldrig handlet om at forfølge det ultimative 'hårdere' materiale, men snarere at identificere den 'mest egnede' mekaniske profil.

1. Hvorfor fører en 'hårdhedscentreret' tilgang til tekniske fejl?

Fra materialefysikkens perspektiv refererer hårdhed grundlæggende til et materiales evne til at modstå lokal plastisk deformation, ridser og fordybninger. I relativt ideelle laboratoriemiljøer, såsom ren friktions- eller slitagetest, er hårdhed faktisk den centrale indikator, der styrer slidstyrken.

Alligevel er virkelige industrielle driftsforhold langt mere komplekse end kontrollerede laboratoriemiljøer. Når præcisionskeramiske komponenter (såsom keramiske ventilkerner, specialiserede bøsninger eller halvlederrobotarme) arbejder ved høje hastigheder eller inden for indviklet væskedynamik, udholder de samtidigt en kombination af alvorlige belastninger:

• Mekanisk påvirkning og højfrekvent vibration: Forbigående belastninger kan nemt udløse spændingskoncentrationer i materialet.
• Alvorlige temperaturudsving: Hyppige termiske cyklusser genererer enorm øjeblikkelig termisk stress internt.
• Kemisk medium korrosion: Stærke syrer, alkalier eller komplekse kemiske miljøer kompromitterer og svækker korngrænser.

Under disse komplekse kombinerede forhold, hvis et keramisk materiale kun har ekstrem hårdhed, men mangler tilstrækkelig energiabsorption og bufferkapacitet, kan det ikke sprede energi gennem plastisk deformation ved stød. Som et resultat forplanter mikrorevner sig med en ekstrem hastighed gennem det indre.

Højere hårdhed er næsten altid ledsaget af øget skørhed, hvilket gør materialet meget modtageligt for katastrofale sprøde brud. Dette er grundårsagen til, at visse keramik med høj hårdhed virker slidstærke, men alligevel viser sig at være fuldstændig uholdbare i praksis.

2. Den firedimensionelle mekaniske matrix, der bestemmer keramisk levetid

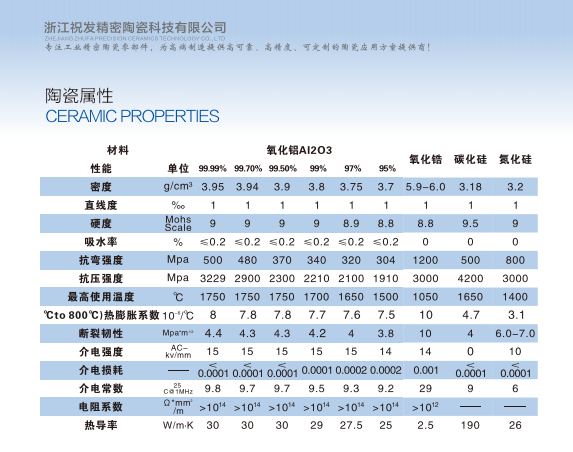

Evaluering af den langsigtede levetid for præcisionskeramiske komponenter skal baseres på en omfattende vurdering af følgende fire mekaniske kerneparametre snarere end en enkelt metrisk:

• Vickers hårdhed (HV): Etablerer basislinjen for materialets slid- og ridsefasthed.
• Brudsejhed (K_IC): Måler materialets evne til at modstå ustabil revneudbredelse under pludselige stød, vibrationer eller stresskoncentration. Dette er den kritiske tærskel, der afgør, om en komponent vil opleve en pludselig strukturel 'pludselig død'.
• Termisk udvidelseskoefficient (CTE) & termisk stødmodstand: Bestemmer, om keramikken vil generere dødelig indre spænding på grund af termisk uoverensstemmelse under termisk cykling, eller når den er samlet med metalliske komponenter.
• Kemisk stabilitet: Påvirker direkte den langsigtede kemiske pålidelighed og overfladeintegritet af keramiske dele, der arbejder i højtemperatur, stærkt ætsende eller stærkt oxiderende medier.

Kort sagt: Hårdhed dikterer 'slidstyrke', sejhed dikterer 'brudlevetid', mens termiske og kemiske egenskaber dikterer den 'ultimative levetid'.

3. Hvorfor 'Balanced Performance' opvejer 'Ekstreme Specifikationer' i Engineering

I avanceret materialevidenskab kan praktisk talt intet enkelt materiale hævde absolut dominans i enhver ydeevnekategori. Ingeniørpraksis viser konsekvent, at det at skubbe en enkelt egenskab til dens absolutte grænse uundgåeligt kræver et tungt kompromis på andre kritiske fronter.

For eksempel reducerer maksimering af hårdhed i ekstrem grad drastisk brudsejhed, hvilket efterlader komponenten meget skrøbelig. Omvendt ofrer konstruerede forsøg på at maksimere sejheden (såsom gennem specifik fasetransformationshærdning eller korngrovning) ofte grundlinjehårdhed og slidstyrke. Ydermere lider tilpassede materialer ved disse ekstreme ydeevnegrænser af eksponentielt højere råmaterialeomkostninger og enorme vanskeligheder ved efterfølgende præcisionsslibning og bearbejdning af diamanter, hvilket får de samlede produktionsomkostninger til at komme ud af kontrol.

En moden og videnskabelig udvælgelsesstrategi for præcisionskeramik skal derfor være baseret på en granulær forståelse af driftsmiljøet – søger den optimale balance mellem hårdhed, sejhed, termisk dynamik, omkostninger og bearbejdelighed, i stedet for blindt at vælge den højeste rå parameter.

4. The Essential Distinction: Processing Secrets Beyond Chemical Composition

En hyppig faldgrube i indkøb er at antage, at al keramik med samme navn - såsom 'Aluminiumoxid (Al2O3)' eller 'Zirconia (ZrO2)'-besidder identiske præstationsprofiler. I virkeligheden, selv med identiske kemiske sammensætninger, kan variationer i fremstillingsprocesser give vidt forskellige mikrostrukturer og makroskopisk mekanisk adfærd.

Faktorer som bulkdensitet, kornstørrelsesfordeling, korngrænsefaser og den anvendte sintringsteknologi – hvad enten det er trykløs sintring, varmpresning eller Hot Isostatic Pressing (HIP) – bestemmer direkte tilstedeværelsen af ​​interne mikroporer eller mikrorevner, der dikterer strukturel integritet.

5. Tilbage til Fundamentals: Finjusteret tilpasning baseret på faktiske arbejdsbelastninger

Den mest pålidelige metode til at afbøde tekniske fejl og låse op for den maksimale værdi af præcisionskeramik er at bevæge sig væk fra parametertilbedelse og vende tilbage til en dyb analyse af applikationsmiljøet:

1. Slidstærke miljøer med lav påvirkning: Udvælgelsen bør prioritere højrent aluminiumoxid eller siliciumcarbid, der udnytter deres fremragende Vickers-hårdhed til at sikre slidgrundlaget.
2. Høj mekanisk påvirkning eller kraftige vibrationer: Modstand mod revneudbredelse (anti-skørt brud) bliver det primære mål. Zirconia eller siliciumnitrid, med overlegen brudsejhed, er de ideelle valg.
3. Alvorlige øjeblikkelige temperaturudsving: Prioritet skal flyttes til materialer med lave termiske udvidelseskoefficienter og høj varmeledningsevne (såsom siliciumnitrid eller siliciumcarbid) for at opnå optimal termisk tilpasning.

Konklusion

Den industrielle værdi af præcisionskeramik ligger aldrig i en enkelt 'smuk' parameter opnået i et isoleret laboratoriemiljø. Det stammer udelukkende fra dens ydeevnestabilitet og langsigtede pålidelighed gennem længerevarende drift i en specifik industriel arkitektur.

Fejlfri valg af ingeniørmateriale handler aldrig om blindt stable hårdhed; det handler om den videnskabelige integration af multidimensionelle metrikker. I en verden af ​​avanceret keramik skal du altid huske: Hårdhed bestemmer slidstyrke, sejhed bestemmer overlevelse, og den dynamiske ligevægt af omfattende ydeevne bestemmer det endelige resultat.
