Hvordan forbedrer man overfladeruheden af waferbæreren gennem den keramiske spejlslibning?

2026-07-25

I halvlederfremstillings- og præcisionsbehandlingsforsyningskæden er waferbæreren den kerneunderstøttende komponent, og dens overfladekvalitet bestemmer direkte waferens bindingsnøjagtighed, vakuumadsorptionsfladhed og det samlede procesudbytte. Til indkøbsbeslutningstagere og ingeniører i ind- og udland, som er ansvarlige for halvlederudstyr, fotolitografi eller ætsningsmoduler, på udkig efter evnen til stabilt at levere overfladefinish på nanometerniveau (som f.eks. Ra ≤ 0,02 μm ) leverandører er nøglen til at sikre high-end ydelse af udstyr.

Uanset om det er højrent aluminiumoxid, siliciumcarbid eller siliciumnitrid, har avanceret keramik “ Hård, skør og svær at behandle ” typiske egenskaber. Traditionel mekanisk slibning kan let føre til mikrorevner på overfladen, kantafslag og underjordiske skader, som ofte bliver en kilde til partikelforurening i rene rum. For at imødekomme halvlederkunders strenge standarder for overfladeintegritet ruller de bedste keramiske producenter ud “ Slibning af duktilt domæne (plastik). ” og relaterede avancerede teknologier.

1. Realisering af duktilt domæne slibning og komposit hjælpeteknologi

For at opnå effekter på spejlniveau og samtidig sikre strukturel styrke, bruger forarbejdningsenden hovedsageligt følgende to banebrydende teknologier, som også er vigtige indikatorer for indkøb for at evaluere leverandørernes teknologiske modenhed:

Lav en ELID Online elektrolytisk slibning: Brug en metalbundet (såsom støbejern eller bronzebase) diamantslibeskive, og brug en speciel elektrolytisk enhed til at udføre mikroelektrolytisk slibning i realtid af slibeskiven under slibningsprocessen. Elektrolysen opløser kontinuerligt overflademetalbindingen, hvilket tillader de fine diamantslibekorn at forblive skarpe og blottede, hvilket undgår knusning og brud forårsaget af passivering af slibeskiven.
Håndværk to Ultralydsvibrationsassisteret slibning: Indfør højfrekvent, mikroamplitude mekanisk vibration til slibeskiven eller emnesystemet, hvilket får slibende partikler til at forårsage periodiske vibrationer på den keramiske overflade. “ indvirkning - Mikroskæring ” status. Dette reducerer skærekraften og øjeblikkelig friktionsvarme markant og undertrykker fuldstændigt makroskopisk afskalning og kantafhugning af korn.

2. Omhyggelig screening og afrensning af slibeskiver og slibemidler

Slibeværktøjets præcision kortlægger og bestemmer den endelige mikromorfologi af emnet direkte:

Mikroslibemidler og præcisionsforbinding: I finslibningsstadiet er en diamantslibeskive med finere kornstørrelse (f.eks W5 至 W10 endnu finere kornet), og slibeskivens cirkulære udløb kontrolleres indeni 1 μm indenfor, undgå Små beats efterlader spiralbearbejdningsmærker på den keramiske overflade.
Multi-pass komposit poleringsforbindelse: Spejlslibning kræver normalt mikron / Diamant-slibepasta i nanoskala bruges til trin-for-trin overgangspolering for fuldstændigt at eliminere mikroskopiske revner og opfylde integrationskravene til forureningsfrie rene rum.

Tre. Ultimativ kontrol af slibebevægelsesparametre og værktøjsmaskiner

Micron skæredybde og lave tilspændingshastigheder: Styr strengt dybden af et enkelt snit til sub-mikron niveau ( 0,5 ~ 2 μm/pas ), hvilket tvinger materialet til at gennemgå mikroskopisk plastisk rheologi i stedet for at gå i opløsning, og samtidig, kombineret med lave fremføringshastigheder, undgås mikrovibrationsmærker forårsaget af øjeblikkelige skærekraftudsving.
Værktøjsmaskiner med ultrahøj stivhed og miljøvenlig køling: Ultrapræcisionsoverfladeslibere, der anvender højdæmpende materialer (såsom granit eller højstyrke støbejern), kombineret med høj-flow, højtryks præcisionskølevæske, kan vaske fint slibeaffald væk rettidigt for at forhindre sekundære ridser, hvilket sikrer, at hver bæreplade, der leveres til køberen, har næsten perfekt renhed og glathed.

Fire. Typisk produktdeling

I avanceret proceshalvlederudstyr er mange kernefunktionelle komponenter ud over waferbæreren også stærkt afhængige af spejlslibeteknologi for at bryde gennem grænserne for fysisk ydeevne. Det følgende er en dybdegående analyse af de tekniske egenskaber, materialevalg og nøgleindikatorer for spejlbehandling af fire typer højteknologiske barriere keramiske strukturdele:

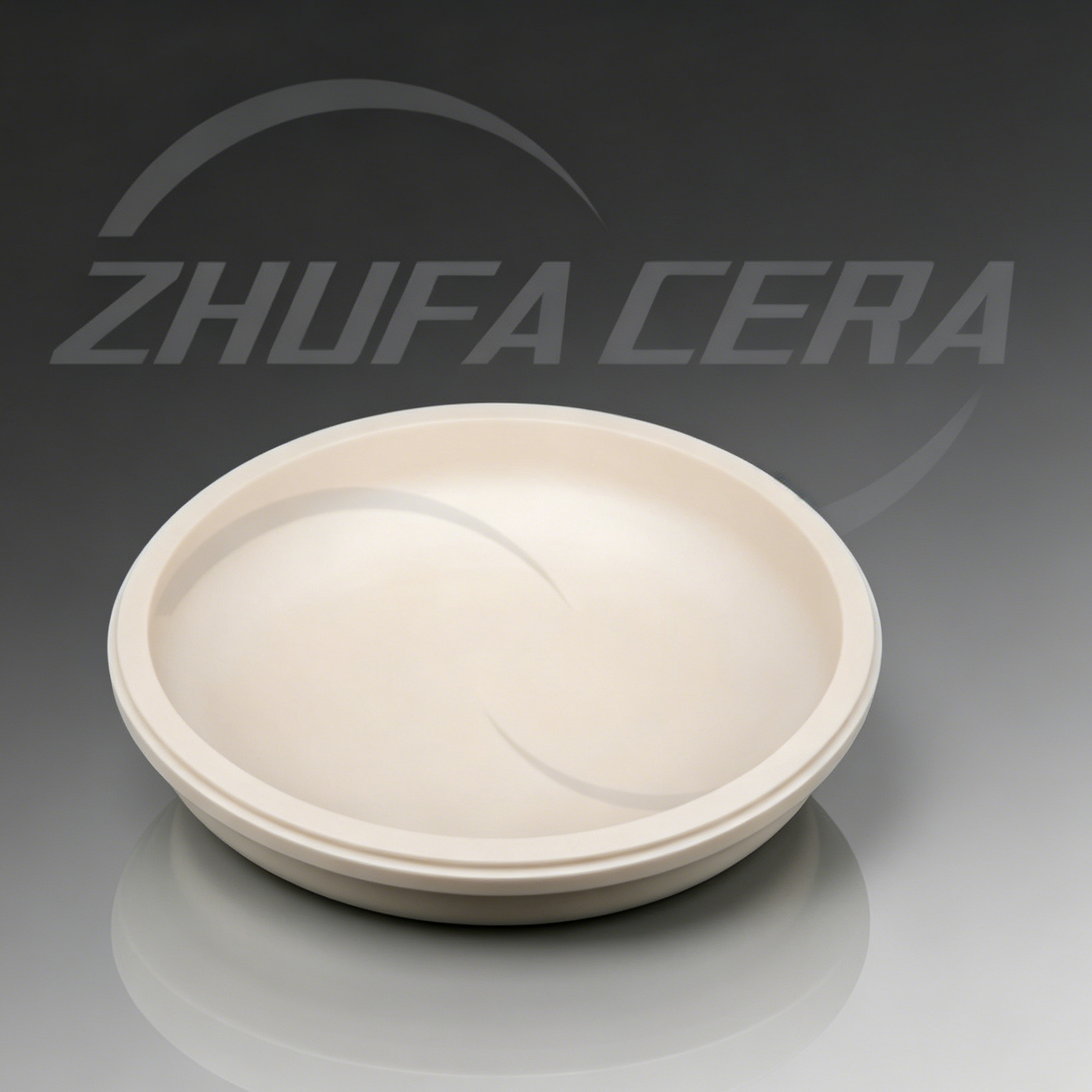

1. Halvleder elektrostatisk chuck ( ESC ) Keramisk dielektrisk lag og bærersubstrat

Almindelige materialer: 99,9 % Højrent aluminiumoxid eller sintret siliciumcarbid.

Tekniske nøgleindikatorer: overfladeruhed Ra ≤ 0,015 μm , fladhed ≤ 3 μm (fuldt format), parallelisme < 5 μm 。

Teknisk værdi og nødvendighed af spejlslibning: Den elektrostatiske borepatron skal bruge Coulomb-kraft eller Johnson-kraft, når den arbejder. - Rabe ック( J-R ) effekt kraftigt adsorberer silicium wafers. Hvis der er mikroskopisk ruhed eller mikrorevner på den bærende overflade, er det let at forårsage lokal luftgab-mikroafladning under en højspænding på flere tusinde volt, hvorved det dielektriske lag nedbrydes og waferen beskadiges. Bestå ELID Den sammensatte proces med ultra-præcision spejlslibning og kemisk maskinpolering kan fuldstændigt eliminere underjordiske skader og sikre ensartet varmeledning på bagsiden og pålideligheden af højspændingsisolering.

[Kernestrukturdiagram]

Ra ≤ 0,02 μm

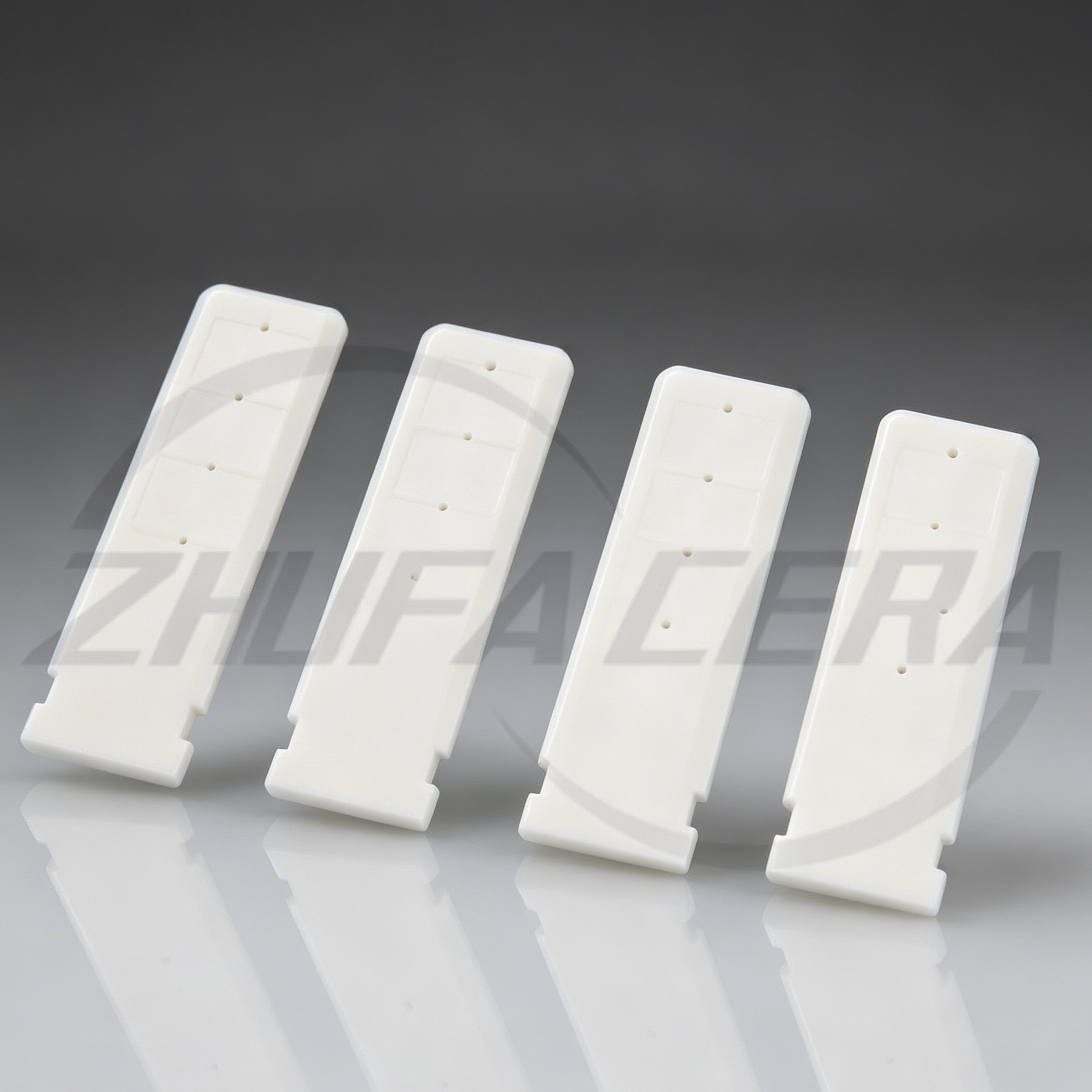

2. Reaktionskammer plasmaætsning fokusering

Almindelige materialer: Enkeltfaset sintret siliciumcarbid med høj renhed eller kvartserstatningssiliciumnitrid med høj densitet 。

Tekniske nøgleindikatorer: Fuges overflade planhed ≤ 5 μm , sidevæg og trin overfladefinish Ra ≤ 0,05 μm 。

Teknisk værdi og nødvendighed af spejlslibning: Fokusringen omgiver siliciumwaferen og er direkte udsat for stærk fluor / bombarderet af klorbaseret plasma. Overdreven mikroskopisk ruhed vil øge hastigheden af plasma kemisk erosion og producere eksfolierede partikler, der forurener waferen. Præcisionsslibning kan optimere korngrænsebindingstilstanden, reducere mikroskopisk spændingskoncentration og forlænge levetiden betydeligt i ætsehulrummet.

[Kernestrukturdiagram]

Ra ≤ 0,02 μm

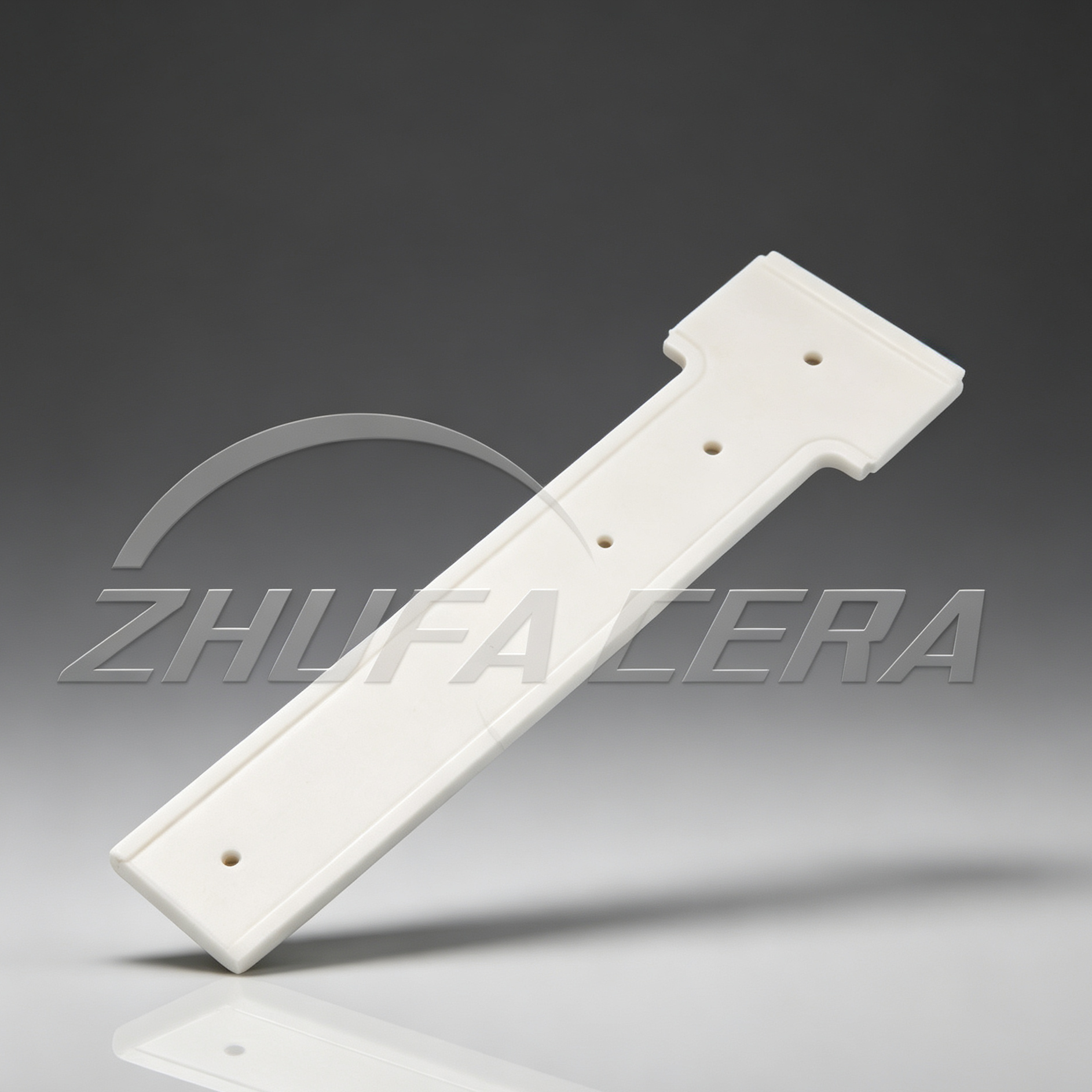

3. Keramisk referencelineal til fotolitografimaskiner

Almindelige materialer: Nul termisk ekspansion krystalliseret glaskeramik 或 Varmpresset siliciumcarbid med høj stivhed.

Tekniske nøgleindikatorer: lineær ekspansionskoefficient < 1,0×10⁻⁶/K , overfladeruhed Ra ≤ 0,01 μm , når den lokale fladhed sub-mikron niveau.

Teknisk værdi og nødvendighed af spejlslibning: Som det centrale benchmark for optisk justering og positionering har disse komponenter nultolerance for termisk deformation og geometriske fejl. Ultralydsassisteret slibning og slibning på nanoniveau sikrer skarpheden og den langsigtede geometriske stabilitet af den indgraverede linjereference, som direkte bestemmer overlejringsnøjagtigheden af litografimaskinen.

[Kernestrukturdiagram]

Ra ≤ 0,02 μm

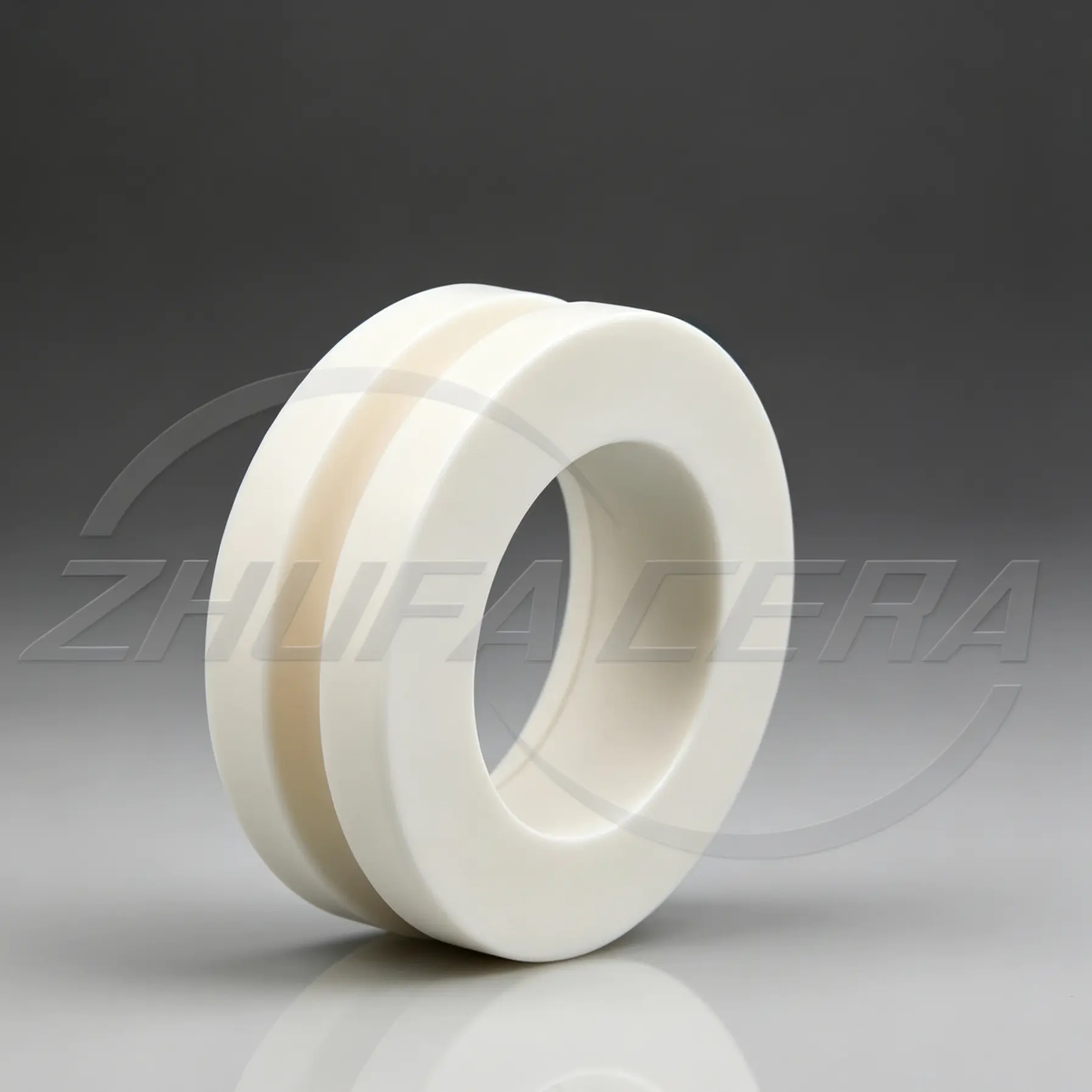

4. Halvleder ultra-præcision luftbærende styreskinner og skydere

Almindelige materialer: Højdensitet aluminiumoxid keramik ( Al203 ) eller reaktionssintret siliciumcarbid.

Tekniske nøgleindikatorer: Styr overfladens rethed ≤ 1 μm / 300 mm , overfladeruhed Ra ≤ 0,02 μm , hårdhed HRA > 88 。

Teknisk værdi og nødvendighed af spejlslibning: Luftfilmen i mikronskala bruges mellem luftlejestyreskinnen og luftlejet for at opnå friktionsfri affjedringsbevægelse. Hvis der er knivmærker eller krusninger på mikronniveau på styreskinnens arbejdsflade, vil det direkte forårsage luftfilmturbulens, vibrationer og “ kravle ” fænomen. Den ekstremt høje overfladetæthed og ekstremt lave friktionskoefficient, som spejlslibning medfører, er forudsætningerne for at realisere højhastigheds- og jævn bevægelse af CNC-positioneringsplatforme i nanoskala.

[Kernestrukturdiagram]

Ra ≤ 0,02 μm

5. Hvordan vælger man en pålidelig leverandør af præcisionskeramik?

For indkøbsbeslutningstagere bør de, når de evaluerer leverandører af strukturel keramisk halvleder, ud over at gennemgå grundlæggende behandlingstilbud også fokusere på at trænge ind i følgende tre kerneforsyningskædeindikatorer:

1. Proces lukket sløjfe og kerneudstyr: Kontroller, om leverandøren har ELID Online elektrolytiske slibemaskiner, ultralydsbearbejdningscentre og et komplet sæt af nanoskala slibe- og poleringsproduktionslinjer kan undgå toleranceakkumulering og kvalitetskontrol forårsaget af flere outsourcingsprocesser.

2. Detektions- og sporbarhedsfunktioner: Leverandører er forpligtet til at levere hvidt lys interferometre, højpræcisions tredimensionelle koordinatmåleinstrumenter og helium massespektrometri lækagedetektionsrapporter for at sikre, at komponenter såsom bæreplader og elektrostatiske patroner leveret i hver batch overholder Ra ≤ 0,02 μm Og der er ingen strenge standarder for mikrorevner.

3. Teknisk tilpasning og support til fejlanalyse: Evaluer, om dets tekniske team kan bistå med matchning af materialekvalitet og strukturelt optimeringsdesign baseret på det arbejdsmiljø, kunden leverer (såsom specifik plasmakoncentration, højspændingsisoleringskrav).

Hvis du leder efter en pålidelig partner, der kan levere skræddersyet, højpræcisions halvlederstrukturkeramik og kernekomponenter såsom waferbærere og elektrostatiske patroner, er du velkommen til at kontakte os for detaljerede materialedatablade og tilpassede løsninger.
