A keramisk underlag er en tynd, stiv plade lavet af avancerede keramiske materialer - såsom aluminiumoxid, aluminiumnitrid eller berylliumoxid - brugt som det grundlæggende lag i elektronisk emballage, strømmoduler og kredsløbssamlinger. Det betyder noget, fordi det kombinerer exceptionelt termisk ledningsevne , elektrisk isolering og mekanisk stabilitet på måder, som traditionelle polymer- eller metalsubstrater simpelthen ikke kan matche, hvilket gør det uundværligt på tværs af EV-, 5G-, rumfarts- og medicinindustrien.

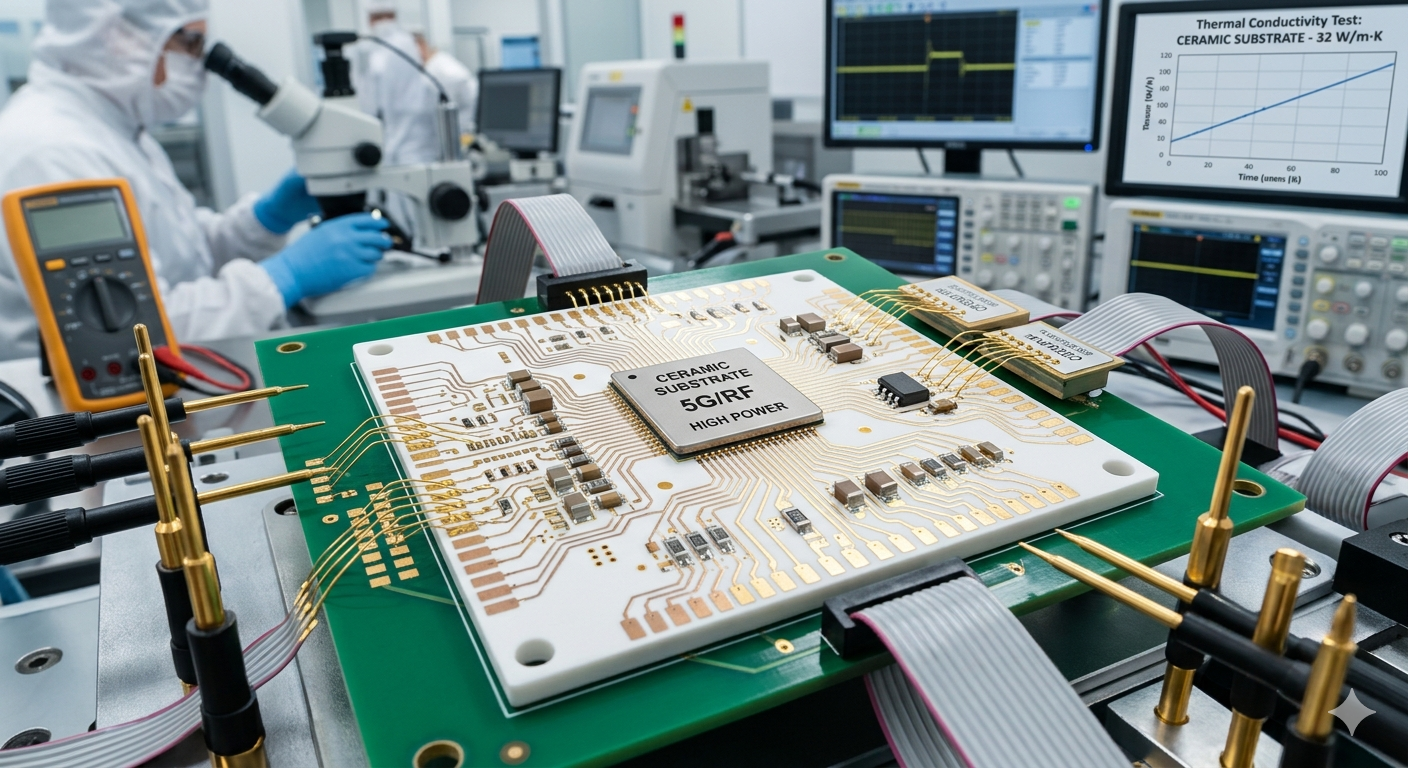

Hvad er et keramisk underlag? En klar definition
A keramisk underlag fungerer som både en mekanisk støtte og en termisk/elektrisk grænseflade i højtydende elektroniske systemer. I modsætning til printplader (PCB'er) fremstillet af epoxy-glas-kompositter, er keramiske substrater sintrede af uorganiske, ikke-metalliske forbindelser, hvilket giver dem overlegen ydeevne ved ekstreme temperaturer og under højeffektforhold.
Udtrykket "substrat" i elektronik refererer til det basismateriale, hvorpå andre komponenter - transistorer, kondensatorer, modstande, metalspor - er aflejret eller bundet. I keramiske underlag bliver dette basislag i sig selv en kritisk teknisk komponent snarere end en passiv bærer.
Det globale marked for keramiske substrater blev vurderet til ca USD 8,7 milliarder i 2023 og forventes at nå over USD 16,4 milliarder i 2032 , drevet af den eksplosive vækst af elektriske køretøjer, 5G-basestationer og krafthalvledere.
Nøgletyper af keramiske underlag: Hvilket materiale passer til din anvendelse?
De mest almindeligt anvendte keramiske substratmaterialer tilbyder hver især forskellige afvejninger mellem omkostninger, termisk ydeevne og mekaniske egenskaber. At vælge den rigtige type er afgørende for systemets pålidelighed og levetid.
1. Aluminiumoxid (Al2O3) keramisk substrat
Aluminiumoxid er det mest udbredte keramiske substratmateriale , der tegner sig for over 60 % af den globale produktionsvolumen. Med en termisk ledningsevne på 20-35 W/m·K , det balancerer ydeevne og overkommelighed. Renhedsniveauer varierer fra 96 % til 99,6 %, med højere renhed, der giver bedre dielektriske egenskaber. Det er meget udbredt i forbrugerelektronik, bilsensorer og LED-moduler.
2. Aluminiumnitrid (AlN) keramisk substrat
AlN keramiske substrater tilbyder den højeste varmeledningsevne blandt mainstream muligheder, at nå 170-230 W/m·K — næsten 10 gange af aluminiumoxid. Dette gør dem ideelle til højeffekt laserdioder, IGBT-moduler i elektriske køretøjer og RF-effektforstærkere i 5G-infrastruktur. Afvejningen er væsentligt højere produktionsomkostninger sammenlignet med aluminiumoxid.
3. Siliciumnitrid (Si₃N4) keramisk substrat
Siliciumnitridsubstrater udmærker sig ved mekanisk sejhed og brudmodstand , hvilket gør dem til det foretrukne valg til motorkraftmoduler, der udsættes for termisk cykling. Med en termisk ledningsevne på 70-90 W/m·K og en bøjningsstyrke, der overstiger 700 MPa , Si₃N₄ udkonkurrerer AlN i vibrationstunge miljøer såsom EV-drivlinjer og industrielle invertere.
4. Berylliumoxid (BeO) keramisk substrat
BeO-substrater giver enestående termisk ledningsevne på 250-300 W/m·K , den højeste af enhver oxidkeramik. Imidlertid er berylliumoxidpulver giftigt, hvilket gør fremstilling farligt, og dets brug er strengt reguleret. BeO findes primært i militære radarsystemer, rumfartsflyelektronik og højeffekts rejsebølgerørforstærkere.
Sammenligning af keramisk substratmateriale
| Materiale | Termisk ledningsevne (W/m·K) | Bøjestyrke (MPa) | relative omkostninger | Primære applikationer |
| Aluminiumoxid (Al₂O₃) | 20–35 | 300-400 | Lav | Forbrugerelektronik, LED'er, sensorer |
| Aluminiumnitrid (AlN) | 170–230 | 300-350 | Høj | EV-strømmoduler, 5G, laserdioder |
| Siliciumnitrid (Si₃N₄) | 70–90 | 700-900 | Medium-Høj | Invertere til biler, traktionsdrev |
| Berylliumoxid (BeO) | 250-300 | 200-250 | Meget høj | Militær radar, rumfart, TWTA'er |
Billedtekst: Sammenligning af de fire primære keramiske substratmaterialer efter termisk ydeevne, mekanisk styrke, pris og typisk slutanvendelse.
Hvordan fremstilles keramiske underlag?
Keramiske substrater fremstilles gennem en flertrins sintringsproces der omdanner råpulver til tætte, præcist dimensionerede plader. At forstå produktionsflowet hjælper ingeniører med at specificere tolerancer og overfladefinish korrekt.
Trin 1 – Pulvertilberedning og blanding
Højrent keramisk pulver blandes med organiske bindemidler, blødgørere og opløsningsmidler for at skabe en opslæmning. Renhedskontrol på dette trin påvirker direkte den dielektriske konstant og termisk ledningsevne af det færdige substrat.
Trin 2 – Tapestøbning eller tørpresning
Opslæmningen støbes enten til tynde plader (tapestøbning, til flerlagssubstrater) eller presses enakset til grønne presser. Tapestøbning giver lag så tynde som 0,1 mm , der muliggør LTCC (Lav Temperature Co-fired Ceramic) flerlagsstrukturer, der bruges i RF-moduler.
Trin 3 – Afbinding og sintring
Den grønne krop opvarmes til 1.600–1.800°C i kontrollerede atmosfærer (nitrogen for AlN for at forhindre oxidation) for at brænde organiske bindemidler af og fortætte de keramiske korn. Dette trin bestemmer den endelige porøsitet, tæthed og dimensionsnøjagtighed.
Trin 4 – Metallisering
Ledende spor påføres ved hjælp af en af tre hovedteknikker: DBC (Direct Bonded Copper) , AMB (Active Metal Brazing) , eller tykfilmstryk med sølv/platinpastaer. DBC dominerer i kraftelektronik, fordi det binder kobber direkte til keramik ved den eutektiske temperatur (~1.065°C), hvilket skaber en robust metallurgisk samling uden klæbemidler.
Keramisk substrat vs. andre substrattyper: En direkte sammenligning
Keramiske substrater overgår FR4 PCB'er og metal-core PCB'er ved høje effekttætheder , selvom de har højere enhedsomkostninger. Det rigtige underlag afhænger af driftstemperatur, effekttab og krav til pålidelighed.
| Ejendom | Keramisk underlag | FR4 PCB | Metal-Core PCB (MCPCB) |
| Termisk ledningsevne (W/m·K) | 20-230 | 0,3-0,5 | 1-3 |
| Maks. driftstemperatur (°C) | 350-900 | 130-150 | 140-160 |
| Dielektrisk konstant (ved 1 MHz) | 8-10 (Al₂O₃) | 4,0-4,7 | ~4,5 |
| CTE (ppm/°C) | 4-7 | 14-17 | 16-20 |
| Relativ materialeomkostning | Høj | Lav | Medium |
| Hermetisk forsegling | Ja | Nej | Nej |
Billedtekst: Head-to-head sammenligning af keramiske substrater mod FR4 PCB'er og metal-core PCB'er på tværs af centrale termiske, elektriske og omkostningsparametre.
Hvor bruges keramiske underlag? Vigtige industriapplikationer
Keramiske substrater anvendes overalt, hvor strømtæthed, pålidelighed og ekstreme temperaturer eliminerer polymeralternativer. Fra batteristyringssystemet i en EV til transceiveren inde i en satellit dukker keramiske substrater op på tværs af en bemærkelsesværdig bredde af industrier.
- Elektriske køretøjer (EV'er): AlN- og Si₃N₄-substrater i IGBT/SiC-strømmoduler håndterer vekselrettertab og modstår 150.000 termiske cyklusser i løbet af køretøjets levetid. En typisk EV-traktionsinverter indeholder 6-12 keramiske substratbaserede strømmoduler.
- 5G telekommunikation: LTCC flerlags keramiske substrater muliggør miniaturiserede RF frontend-moduler (FEM'er), der fungerer ved millimeterbølgefrekvenser (24-100 GHz) med lavt signaltab og stabile dielektriske egenskaber.
- Industriel kraftelektronik: Motordrev med høj effekt og solcelle-invertere er afhængige af DBC-keramiske substrater til at sprede hundredvis af watt pr. modul kontinuerligt.
- Luftfart og forsvar: BeO- og AlN-substrater modstår -55°C til 200°C cykling i flyelektronik, missilstyringselektronik og phased-array-radarsystemer.
- Medicinsk udstyr: Biokompatible aluminiumoxidsubstrater bruges i implanterbare defibrillatorer og høreapparater, hvor hermeticitet og langtidsstabilitet ikke er til forhandling.
- Højeffekt LED'er: Keramiske aluminiumoxidsubstrater erstatter FR4 i LED-arrays med høj luminans til stadionbelysning og vækstlys til havebrug, hvilket muliggør overgangstemperaturer under 85°C ved 5W pr. LED.
DBC vs. AMB Keramiske substrater: Forstå metalliseringsforskellen
DBC (Direct Bonded Copper) og AMB (Active Metal Brazing) repræsenterer to fundamentalt forskellige tilgange til at binde kobber til keramik , hver med særskilte styrker til specifikke effekttæthed og termiske cyklusser.
I DBC er kobberfolie bundet til aluminiumoxid eller AlN ved ~1.065°C via et kobber-ilt-eutektikum. Dette giver en meget tynd bindingsgrænseflade (i det væsentlige ingen klæbende lag), hvilket giver fremragende termisk ydeevne. DBC på AlN kan bære strømtætheder over 200 A/cm² .
AMB bruger aktive loddelegeringer (typisk sølv-kobber-titanium) til at binde kobber til Si₃N4 ved 800-900°C. Titanium reagerer kemisk med den keramiske overflade, hvilket muliggør binding af kobber til nitridkeramik, der ikke kan DBC-bearbejdes. AMB-substrater på Si₃N₄ demonstrerer overlegen power cycling pålidelighed — over 300.000 cyklusser ved ΔT = 100 K — hvilket gør dem til industristandarden for trækkraftinvertere til biler.
Nye tendenser inden for keramisk substratteknologi
Tre nye trends omformer keramisk substratdesign : skiftet til halvledere med brede båndgab, 3D-indlejret emballage og bæredygtighedsdrevet fremstilling.
Wide-Bandgap Semiconductors (SiC og GaN)
SiC MOSFET'er og GaN HEMT'er skifter ved frekvenser på 100 kHz–1 MHz , der genererer varmestrømme over 500 W/cm². Dette skubber kravene til termisk styring ud over, hvad traditionelle aluminiumoxidsubstrater kan håndtere, hvilket driver hurtig anvendelse af AlN- og Si₃N₄-keramiske substrater i næste generations strømmoduler.
3D heterogen integration
LTCC flerlags keramiske substrater muliggør nu 3D-integration af passive komponenter (kondensatorer, induktorer, filtre) direkte i substratlag, hvilket reducerer antallet af komponenter med op til 40 % og shrinking modul footprint — afgørende for næste generations phased-array-antenner og bilradar.
Grønne fremstillingsprocesser
Trykassisterede sintringsteknikker såsom gnistplasmasintring (SPS) reducerer fortætningstemperaturerne med 200-300°C og behandlingstid fra timer til minutter, hvilket reducerer energiforbruget i AlN-substratproduktion med anslået 35%.
Ofte stillede spørgsmål om keramiske underlag
Q1: Hvad er forskellen mellem et keramisk substrat og et keramisk PCB?
Et keramisk printkort er et færdigt printkort bygget på et keramisk underlag. Selve det keramiske substrat er det nøgne basismateriale - den stive keramiske plade - mens et keramisk printkort inkluderer metalliserede spor, gennemgange og overfladefinisher klar til komponentmontering. Alle keramiske PCB'er bruger keramiske substrater, men ikke alle keramiske substrater bliver PCB'er (nogle bruges udelukkende som varmespredere eller mekaniske understøtninger).
Q2: Kan keramiske underlag bruges med blyfri loddeprocesser?
Ja. Keramiske underlag med nikkel/guld (ENIG) eller nikkel/sølv overfladefinish er fuldt kompatible med SAC (tin-sølv-kobber) blyfri loddelegeringer. Keramikkens termiske masse og CTE skal medregnes i reflow-profileringen for at forhindre revner under hurtig termisk opstigning. En typisk sikker rampehastighed er 2-3°C pr. sekund for aluminiumoxidsubstrater.
Spørgsmål 3: Hvorfor har keramiske substrater bedre CTE-tilpasning til silicium end FR4?
Silicium har en CTE på ~2,6 ppm/°C. Aluminas CTE er ~6-7 ppm/°C, og AlN er ~4,5 ppm/°C - begge væsentligt tættere på silicium end FR4's 14-17 ppm/°C. Denne reduktion af mismatch minimerer træthed af loddesamlinger og matrice-fastgørelse under termisk cykling, hvilket direkte forlænger driftslevetiden for effekthalvlederpakker fra tusinder til hundredtusindvis af cyklusser.
Q4: Hvor tykke er typiske keramiske underlag?
Standard tykkelser spænder fra 0,25 mm til 1,0 mm til de fleste kraftelektronikapplikationer. Tyndere underlag (0,25–0,38 mm) reducerer den termiske modstand, men er mere skrøbelige. Højeffekt DBC-substrater er typisk 0,63 mm til 1,0 mm tykke. LTCC flerlagssubstrater til RF-applikationer kan variere fra 0,1 mm pr. tapelag op til flere millimeters samlede stakhøjde.
Q5: Hvilke overfladefinishmuligheder er tilgængelige for keramiske underlag?
Almindelige metalliseringsoverfladefinisher omfatter: nøgent kobber (til øjeblikkelig fastgørelse eller lodning), Ni/Au (ENIG — mest almindelig for kompatibilitet med trådbinding), Ni/Ag (til blyfri lodning) og sølv- eller platinbaserede tykke film til modstandsnetværk. Valget afhænger af bindingsmetode (trådbinding, flip-chip, lodning) og hermeticitetskrav.
Konklusion: Er et keramisk underlag rigtigt til din anvendelse?
Et keramisk substrat er det rigtige valg, når termisk ydeevne, langsigtet pålidelighed og driftstemperatur overstiger polymeralternativernes muligheder. Hvis din applikation involverer effekttætheder over 50 W/cm², driftstemperaturer på over 150°C eller mere end 10.000 termiske cyklusser i løbet af dens levetid, vil et keramisk substrat – uanset om det er aluminiumoxid, AlN eller Si₃N₄ – levere pålidelighed, som FR4 eller MCPCB'er strukturelt ikke kan.
Nøglen er materialevalg: Brug aluminiumoxid til omkostningsfølsomme, moderate ydelser; AlN for maksimal termisk dissipation; Si₃N₄ for vibration og holdbarhed ved kraftcykler; og BeO kun, hvor reglerne tillader det, og der ikke findes noget alternativ. Med kraftelektronikmarkedet accelererer gennem EV-adoption og 5G-udrulning, keramisk underlags vil kun blive mere central i moderne elektronikteknik.
Ingeniører, der specificerer substrater, bør anmode om materialedatablade for termisk ledningsevne, CTE og bøjningsstyrke og validere metalliseringsmuligheder i forhold til deres lodde- og limningsprocesser. Prototypetest på tværs af det forventede termiske cyklusområde er fortsat den mest pålidelige forudsigelse af feltpræstation.
