Hvorfor halvlederkeramiske komponenter kræver høj pris efterbearbejdning

Selv når halvleder-præcisions-keramiske komponenter (såsom aluminiumoxid (Al₂O₃), siliciumnitrid (Si₃N₄) og siliciumcarbid (SiC)) opnår en spejllignende finish efter præcisionsbearbejdning, kan de ikke implementeres direkte i kernewafer-fremstillingssystemer (f.eks. CVD-fremstillingsudstyr).

I stedet skal de gennemgå en utrolig kompleks og kostbar ultra-ren oprensningsproces. Dette krav er ikke kun drevet af halvlederindustriens "nultolerance"-politik for waferforurening, men også af de unikke mikrostrukturelle egenskaber – nemlig den skøre natur og iboende porøsitet – af avanceret keramik. Denne artikel giver et dybt dyk ned i de centrale årsager og tekniske barrierer bag de høje omkostninger ved halvlederkeramisk rengøring.

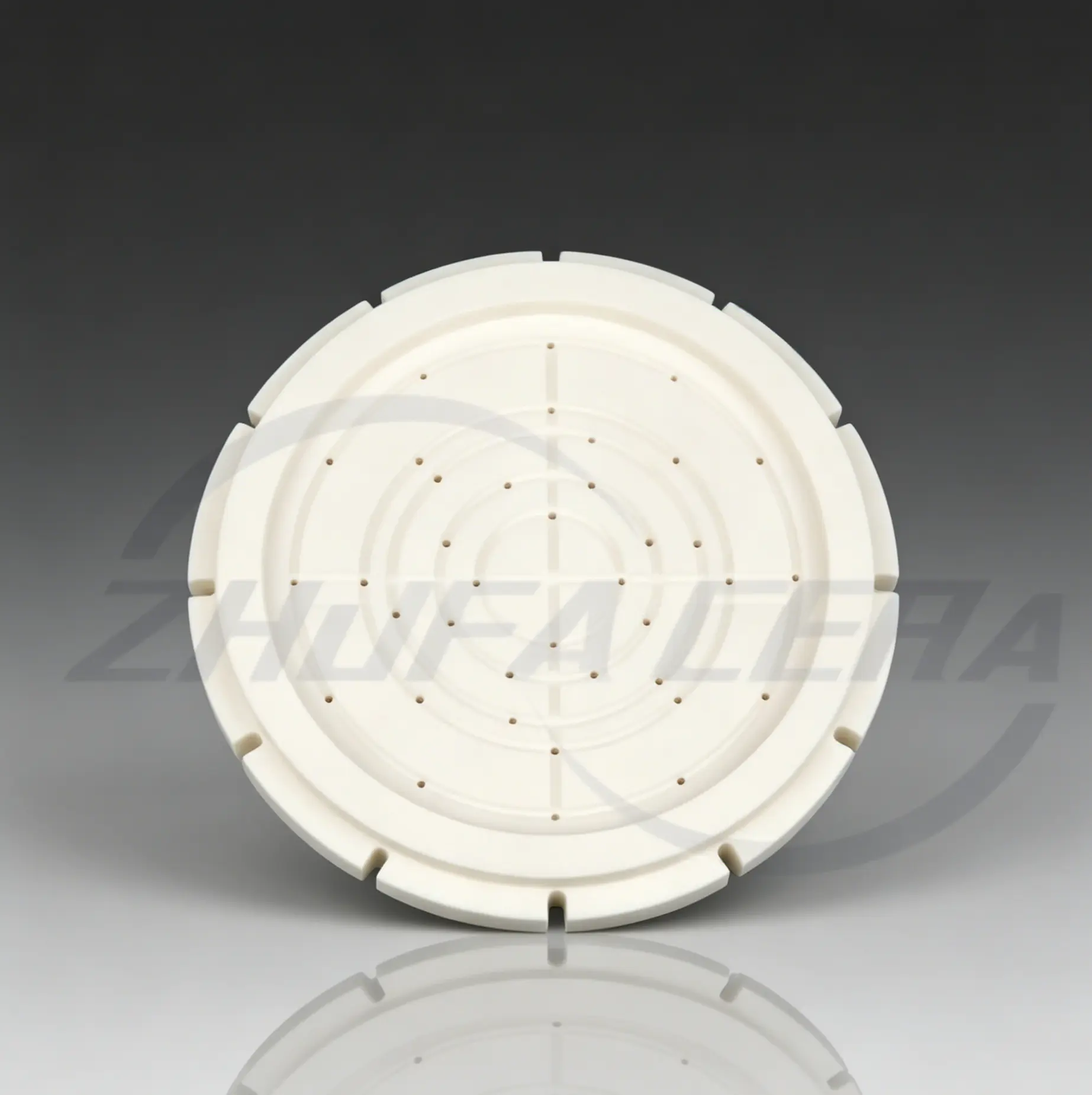

Repræsentative halvlederkeramiske komponenter

1. Truslen om "mikroskopiske rester"

I avanceret node wafer-fabrikation (f.eks. 3nm, 5nm) kan selv sub-nanometer fysisk eller kemisk kontaminering føre til katastrofalt udbyttetab. Standard bearbejdningsprocesser - såsom drejning, fræsning, slibning og polering - efterlader tre primære typer af kritiske forurenende stoffer på den keramiske overflade:

• Overgangsmetalioner (de mest fatale): Slitage fra hårdmetalskæreværktøjer og kontakt med armaturer introducerer metalioner såsom kobber (Cu), jern (Fe), krom (Cr) og nikkel (Ni). Hvis disse ioner fordamper inde i vakuumkammeret og diffunderer ind i siliciumsubstratet, forringer de den elektriske ydeevne af halvlederenhederne, hvilket forårsager alvorlige lækstrømme eller dielektrisk nedbrud.
• Kemiske og organiske mediumrester: Bearbejdningsvæsker, poleringspastaer, rustforebyggende olier og kølemidler efterlader komplekse makromolekylære organiske stoffer. Når de udsættes for højvakuum, højintensitetsplasmamiljøet i et proceskammer, gennemgår disse organiske stoffer hurtig udgasning. Dette destabiliserer kammervakuumniveauer og krydsforurener hele waferbehandlingsmiljøet.
• Sub-mikron partikler: Fint keramisk affald og mikropulvere dannes naturligt under bearbejdning. Selv en 0,1 mikron (µm) partikel, der falder ned på en waferoverflade, kan blokere præcise fotolitografiske kredsløb og skabe fatale optiske skygger eller elektriske kortslutninger.

2. Materialeegenskaber: Porøsitet og skør mikrorevnelse

I modsætning til traditionelle metaller har avanceret keramik iboende mikrostrukturelle egenskaber, der gør dem meget tilbøjelige til at fange forurenende stoffer.

Mikroporøsitet og kapillarvirkning

Selv med sintring med Isostatic Pressing (CIP) eller Hot Pressing (HP) med høj densitet, forbliver mikrohulrum uundgåeligt langs keramiske korngrænser og overflader. Under det høje tryk fra mekanisk bearbejdning drives skærevæsker og olier dybt ind i disse mikroporer af intense kapillarkræfter. Konventionel overfladeskylning fjerner kun overfladisk snavs; forurenende stoffer fanget dybt inde i porerne vil kontinuerligt sive ud senere under højvakuum, høj temperatur værktøjsoperationer.

Bearbejdning af stress og mikrorevner

På grund af den ekstreme hårdhed og skørhed af industriel keramik, er mekanisk materialefjernelse (især slibning og polering) afhængig af mikrofrakturering. Dette efterlader et netværk af sub-mikron, underjordiske mikrorevner. Disse mikrorevner fungerer som ideelle lommer til at fange små partikler. Ydermere, under den hurtige termiske cyklus af halvlederbehandling, udvider og trækker disse revner sig sammen, og fungerer som en "bælg", der kontinuerligt driver fangede urenheder ud i kammeret.

3. Omkostningsdrivere: Nedbrydning af processen og økonomiske barrierer

Rengøring i halvlederkvalitet retfærdiggør de høje omkostninger gennem en kombination af ultrarent kemikalieforbrug, streng miljøkontrol og kapitalintensiv metrologi.

Konklusion & kommerciel værdi

Hvis en producent forsøger at omgå eller skære hjørner på denne dyre rengøringsproces, vil en uberørt udseende keramisk komponent fungere som en kronisk kilde til forurening, når den først er installeret i et proceskammer til flere millioner dollar. Den resulterende forurening kunne øjeblikkeligt skrotte en hel batch af højværdi 12-tommer wafere, der koster hundredtusindvis af dollars.

Derfor er højomkostnings ultra-ren rengøring af halvledere ikke et valgfrit kosmetisk efterbehandlingstrin – det er et kritisk, ikke-omsætteligt risikobegrænsende og kvalitetsforsikring inden for den stringente halvlederforsyningskæde.
